ID车型的AR HUD 校准教程

故障现象:

AR HUD系统使用中出现重影。

原因分析：

◆ 已更改仪表板横梁的安装位置;
◆ 拆卸和安装仪表板横梁;
◆ 已拆卸和安装或更换前窗玻璃。;
◆ 已拆卸和安装或更换平视显示器（Head-up-Display）控制单 元 -J898-。

解决方案：

重新校准。

工具：

校正板VAS6430,平视显示校准板VAS721 019（适用于ID.4） ，VAS721 020（适用于ID.6），调节扳手，诊断仪

1，注意事项：

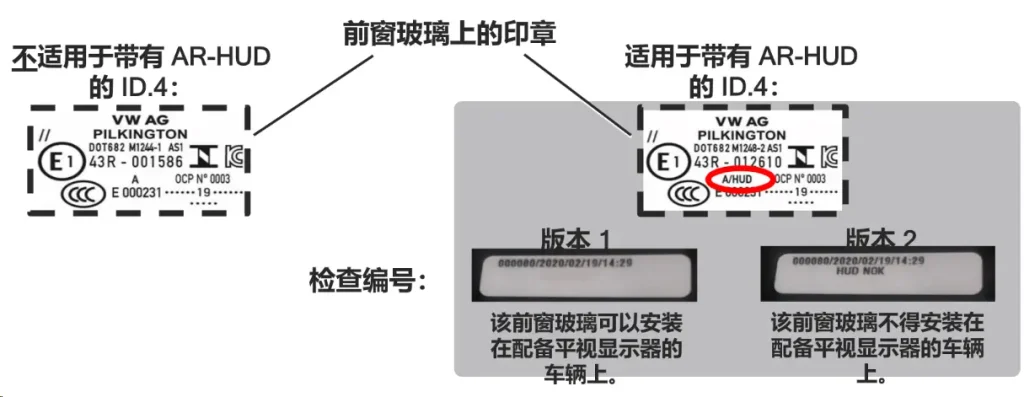

1）更换前风挡玻璃前，必须确认风挡玻璃是否为AR/HUD专用前风挡玻璃。ID4前窗玻璃夹层内贴有特殊的楔形薄膜，以免出现双重
图像。由于 ID.4还具有远距离区域，因此对玻璃和薄膜提出了很高的要求。前窗玻璃的印章上标有 A/HUD 字样，但仍需要在备件到货后，请确认检查编码（在车内后视镜上方区域内标有检查编号。如果安装了数据信号天线 R180（Car 2 X 天线），则其位于下方）。如果该检查编号的附加行标有字母“HUD NOK”，则该前窗玻璃不适用于配备平视显示器的车辆。只有当检查编号没有附加行时，该前窗玻璃才适用于配备 AR-HUD 的车辆。如下图：

前窗玻璃是否适用于配备 AR HUD 的车辆，也可以通过备件号来判断。但是，安装后将无法再判断。

2，校准要点：

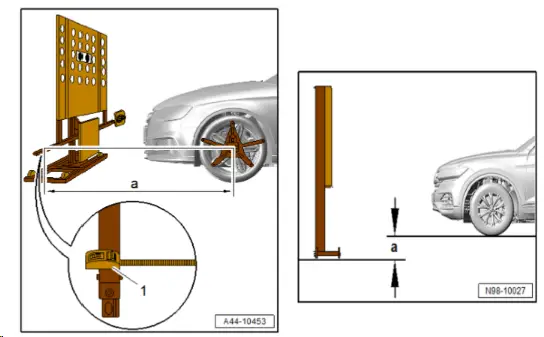

1）车辆前轮中心距离校准板距离a=1500mm;
2） 为了下一步的工作，四轮定位升降台必须位于底部的水准 位置。

– 在四轮定位台上测量调校装置 -VAS 6430- 支承面和车轮接 触点之间的高度值 -a-。把这个数值输入四轮定位电脑。
– 校准板的高度：1400 mm + 高度值 -a-。
– 向下放置左右遮阳板，悬挂并向侧面倾斜。

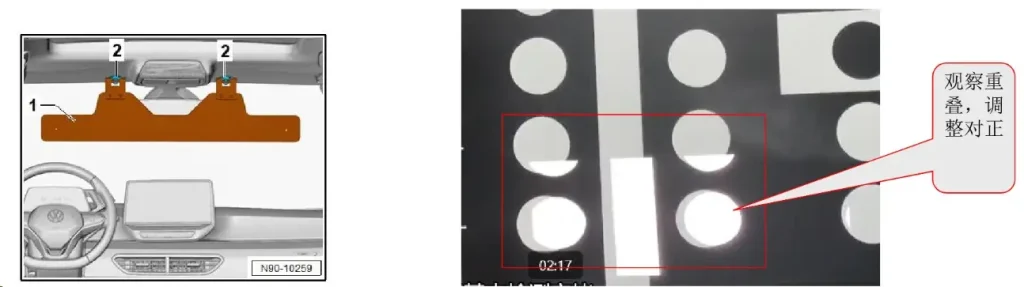

3)通过校准板上左侧的孔 VAS 721 019（ID.4）、VAS 721 020（ID.6）观察并检查投影点是否与 VAS 6430 上的点重叠；校准板的白色竖线是校准左右的基准，校准板白色圆点是校准上下的基准；

测试图像位置不正确的车辆
测试图像位置不正确的车辆 – 将测试图像 -1- 用校准设备 -VAS 6430- -A-，通过平视
显示器 (Head-up-Display) 控制单元 -J898- -2- 的调节螺 栓-3-，尽可能准确地覆盖。
以下操作适合所有车型
– 校准后，关闭行驶准备就绪和所有用电器。

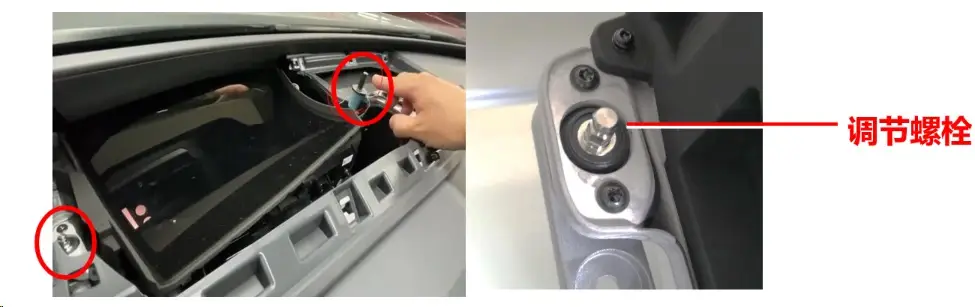

平视显示器调整螺栓共两个
左侧螺栓是左右调节螺栓，顺时针调节为向右调节，逆时针向左调节；
右侧螺栓是上下调节螺栓，顺时针调节为向下调节，逆时针向上调节；
